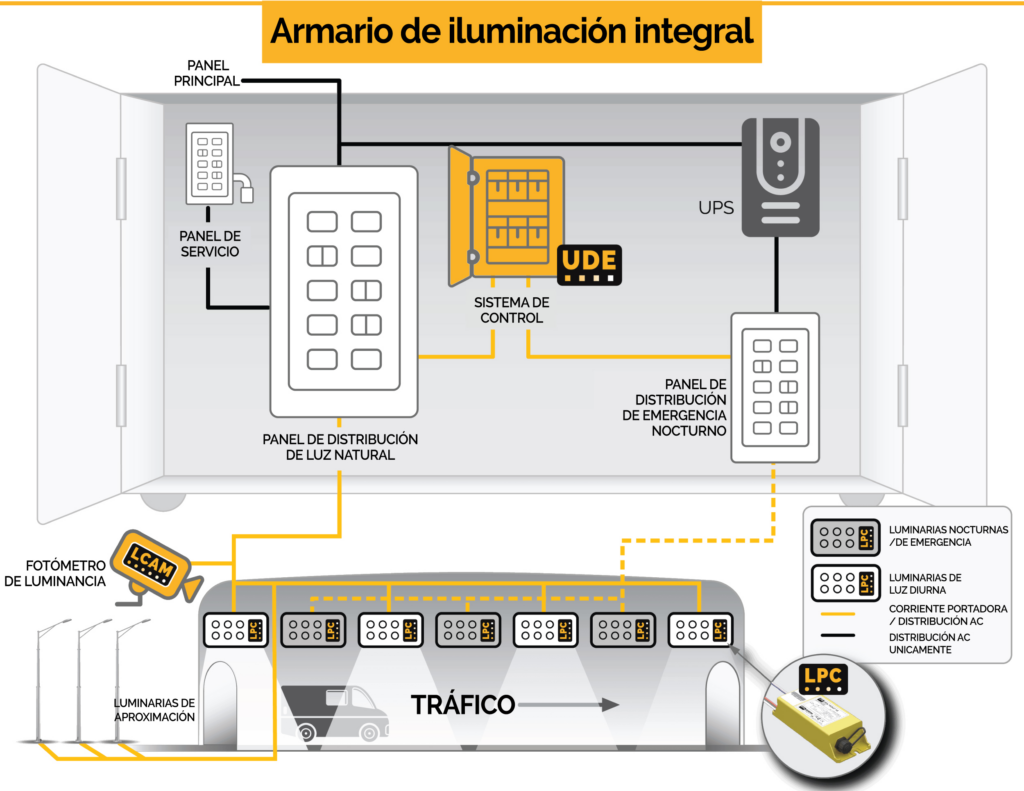

Nyx Hemera Technologies ofrece ahora el TLACS-U+, una solución completa que incluye todo el sistema eléctrico y de control que alimenta la iluminación de un túnel en un solo armario de iluminación integrado.

Mejorar la iluminación de un pasaje subterráneo o de un túnel corto con luminarias LED puede requerir la actualización de su infraestructura eléctrica.

Nyx Hemera Technologies ofrece una solución integral que facilita la instalación o actualización del alumbrado de pasajes subterráneos y túneles cortos. Esta solución garantiza la compatibilidad y el rendimiento del sistema de control de iluminación mediante corriente portadora. Es un sistema único que permite integrar y hacer funcionar el sistema de iluminación de manera óptima.

Además de integrar la instalación eléctrica del sistema de iluminación y el control de las luminarias, el TLACS U+ puede controlar la iluminación de la aproximación al túnel, si es necesario, e integrar otros equipos de sistemas de transporte inteligentes (ITS), como la videovigilancia (CCTV), el señalamiento de uso de carriles y las luces intermitentes.

La solución completa incluye:

Armario eléctrico

Totalmente personalizado, se adapta a las necesidades del cliente
Especificaciones comunes:
- NEMA 3R o 4X
- Acero inoxidable 316
- Con/sin unidad de control ambiental

Distribución eléctrica

Panel eléctrico
Panel de señal noche/emergencia

Bloque de alimentación ininterrumpida (UPS) para las luminarias de noche/emergencia

De 2 KVA a 30 KVA
Tiempo de funcionamiento de 30 a 90 minutos

UDE (Armario de atenuación)

Comunicación por corriente portadora a los PCs y a los fotómetros de luminancia
Control manual vía HOA

Controlador Local

Amplio rango de entrada de 100 a 480 V
Comunicación bidireccional por corriente portadora
Filtro incorporado en la línea eléctrica y función de repetidor dinámico
Supervisión y control individual de las luminarias
Reporte sobre los parámetros eléctricos de las luminarias
Tipo de control: regulación de 0-10 V, relé ON/OFF y DALI
Versión empotrada o con cierre giratorio (ANSI C136.41) para luminarias de aproximación

Fotómetro de luminancia

Medición precisa de la luminancia en la entrada del túnel
Supervisión de la alineación del fotómetro
Construcción robusta en acero inoxidable 316
Diagnóstico y configuración remotos

Mejora la seguridad del usuario
Reduce el consumo energético
Reduce los riesgos relacionados con la integración de componentes de distintos fabricantes
Acceso remoto a través la interfaz de usuario personalizable EOS

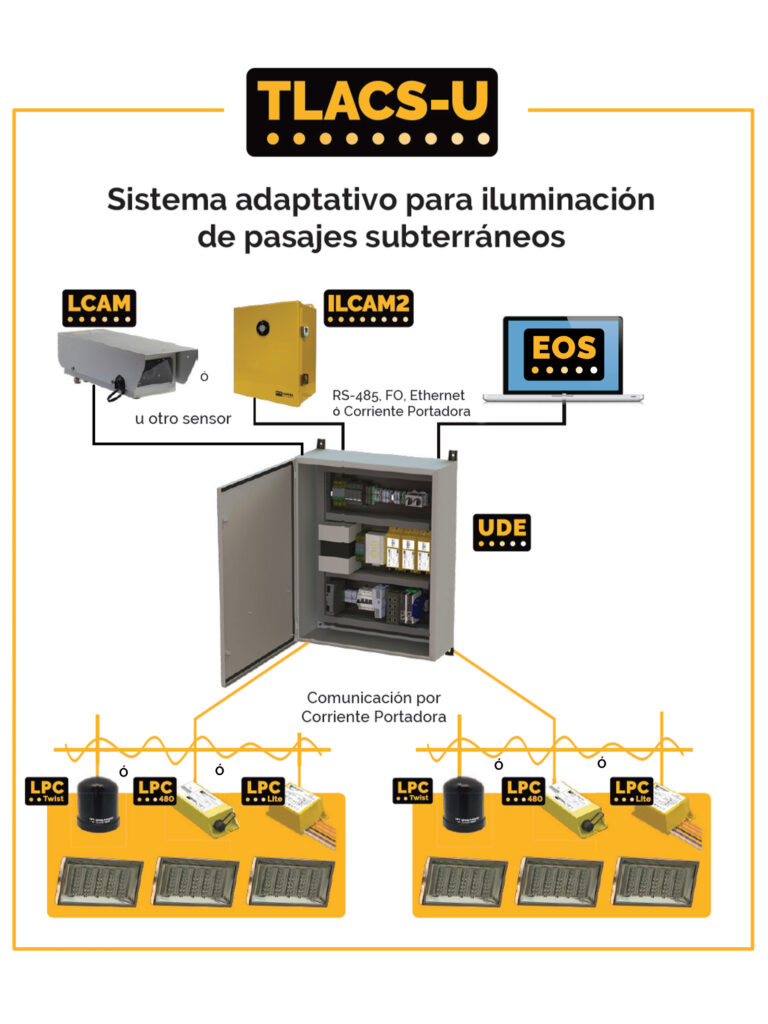

TLACS-U es una solución llave en mano para controlar y atenuar luminarias en pasajes subterráneos y túneles cortos. Fácil de usar, el control completo y la supervisión se pueden realizar desde una estación de control de forma remota o local utilizando un dispositivo móvil con una interfaz inalámbrica.

Su instalación puede ser realizada por cualquier electricista calificado. TLACS-U es una solución plug-and-play en la que no se requiere configuración de software.

Capta la luminancia en la puerta para ajustar el nivel de iluminación interior. Control remoto de la alineación del fotómetro para una lectura más precisa. También se puede utilizar un reloj virtual para ajustar el brillo.

Mide el nivel de luz en el interior del túnel para mantener una iluminación óptima entre las limpiezas. Este nuevo fotómetro está ahora disponible en versión corriente portadora para reducir el cableado y facilitar la instalación.

El Armario de Atenuación (UDE) es el controlador principal que se comunica con cada luminaria de forma individual a través de una comunicación por corriente portadora de 0-10 V o DALI.

Cada luminaria está equipada con un controlador local (LPC) que se comunica con la UDE a través de la red eléctrica, lo que elimina la necesidad de un cableado de control específico.
